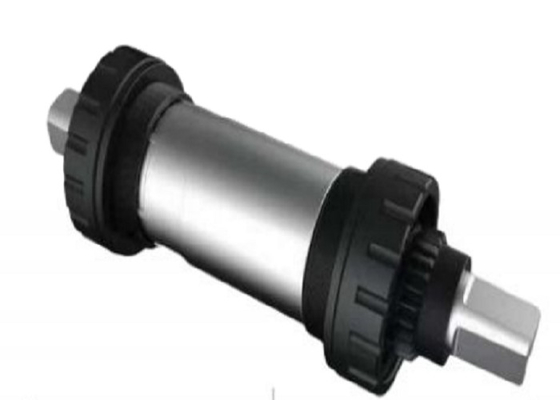

Eixo JIS de cinco vias Sensor de binário para bicicletas motorizadas
Porquê nós?
* Interferência do campo magnético zero
* Boa estabilidade e alta precisão
*Velocidade de resposta
* Sem contacto, longa duração
| Parâmetros |
Índice |
| Volatge de entrada |
4.5~5.5 ((VDC) |
| Potência de entrada |
< 0,2 W |
| Voltagem de saída do binário |
0.75~3.3 ((V) |
| Inclinação do sinal de binário |
30 mV/N · m (ajustável de acordo com os hábitos de ciclismo dos utilizadores em diferentes regiões) |
| Faixa de medição do binário |
0.5 ~ 90 ((N·m) |
| Número de pulsos de sinal de velocidade |
32/Customizável |
| Ciclo de funcionamento do sinal de velocidade |
40% ~ 60% |
| Padrão de concepção |
A norma EN15194 |
| Taxa IP |
IP66 |
| Trabalho temporário. |
(-20~+60) °C |
| Temperatura de armazenamento. |
(-30~+80) °C |
| Medidor de dentes de conjunto de tigela |
BC1.37*24T |
| Especificação do disco de flauta |
1pcs/2pcs/3pcs Discos de flauta |
| Largura em cinco direções |
68/73/84/100/120 mm |

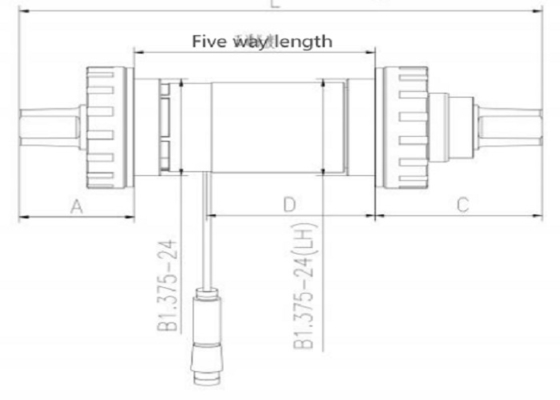

| Modelo |
L (mm) |
A (mm) |
C ((mm) |
D (mm) |
Largura de cinco vias ((mm) personalizável |
| HTBBTS-68-JIS |
148 |
32.5 |
47.5 |
47.5 |
68 |
| HTBBTS-73-JIS |
148 |
30
|
44.5 |
50 |
73 |
| HTBBTS-84-JIS |
166 |
30 |
44.5 |
61 |
84 |
| HTBBTS-100-JIS |
177 |
30 |
44.5 |
77 |
100 |
| HTBBTS-120-JIS |
197 |
30 |
44.5 |
97 |
120 |
Interface de sequência de linha de produtos e características de saída
A interface pode ser personalizada de acordo com as necessidades do usuário
| Cores |
Definição |
| Azul |
Desativado (estado de baixo nível) |
| Branco |
Desativado (estado de baixo nível) |
| Vermelho |
+5V |
| Negro |
Fornecimento de energia em terra |
| Amarelo |
Sinalização de binário |
| Verde |
Indicação de velocidade |
Características
Forte capacidade de interferência antimagnética;
Precisão de medição ≤ 1%;
Tempo de resposta dinâmico ≤ 20 ms;
Perda de trabalho ≤ 0,2 w, livre de manutenção, boa intercambiabilidade;
A instalação tem uma tolerância elevada para o espaçamento axial, que é melhor do que os sensores de potência semelhantes;
Não sensíveis ao momento de flexão e à força axial, com forte resistência à interferência de forças externas;
A medição sem contacto tem uma longa vida útil
Alta precisão, boa estabilidade e alta consistência;
O tamanho do conjunto e os sinais de entrada/saída podem ser ajustados;
Serviço pós-venda
Fornecer um período de garantia de até 24 meses,
Fornecer uma garantia ao departamento de manutenção em caso de avarias não causadas por humanos durante a operação do equipamento,
Para os danos de componentes causados por fatores não humanos, o departamento de manutenção
Responsável pela reparação ou substituição de componentes danificados.
Atenção!
Durante o processo de desmontagem, instale e desmonte em ordem.
Se a desmontagem não for realizada em ordem, o dano será suportado por si mesmo.
Instruções
1Bloquear a tampa do extremo esquerdo na direcção indicada no diagrama (torque de bloqueio 35Nm)
2.Insira o conjunto do sensor de binário do lado direito do conector de cinco vias,e rosca o fio de saída através do buraco abaixo do conector de cinco vias (o centro do buraco está localizado no meio do conector de cinco vias)
3Instalar a tampa de ponta direita e bloqueá-la na direcção indicada no diagrama (torque de bloqueio 35Nm)
4. Instalar a placa de engrenagem grande, e os splines na placa de engrenagem grande coincidir com os splines no sensor de binário.
5- Bloquear a porca na direcção indicada no diagrama (corrente de bloqueio 35Nm)
6Instale o eixo de válvula e complete a instalação.
