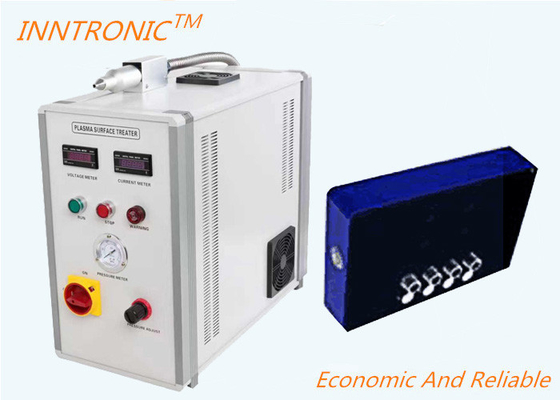

Impressora TIJ com tratamento de superfície de plasma Corrente de entrada: 2.4A-3.1A
Impressora TIJ AC 220V com tratamento de superfície de plasma corrente de entrada 2.4A - 3.1A
- LTecnologia de tratamento de superfície de plasma
Mas a coroa só pode ser realizada em dois eletrodos paralelos adjacentes, e a distância não é muito grande,Assim, o método de tratamento corona não é adequado para o processamento de polarização da superfície do objeto 3DQuando o material orgânico em alto ponto de chama, devido à alta temperatura, o material orgânico pode ser transformado em uma substância orgânica.Pode estar deformado.A técnica de processamento é bastante difícil de dominar.A modificação da superfície do objeto 3D será tratada por processo de fluxo de plasma de baixa temperaturaO princípio é mostrado na Figura 1.1, e as duas extremidades dos elétrodos são aplicadas alta tensão AC e alta frequência, para fazer o ar entre os dois elétrodos produzir descarga de arco de gás e a forma de plasma.O plasma em sopro de ar será processado na superfície do objeto para a modificação da superfície 3D.
Fluxo de ar
Eletrodo
Fonte de alimentação de alta frequência e alta tensão
Fluxo de gás de plasma
peça de trabalho

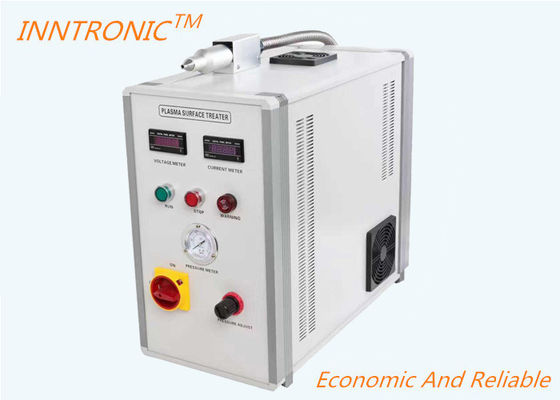

1Bocal de plasma
2. Voltímetro
3Ampérmetro
4Botão de pausa
5Botão de arranque.
6Barómetro
7Alarme.
8Interruptor de alimentação do painel
9. Manubrio de regulação da pressão do gás
10- Bocal de plasma e cabo

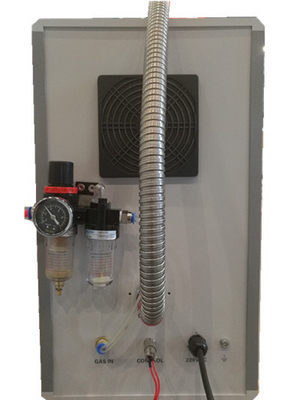

11. Entrada da fonte de ar
12Controle de saída de plasma
13. 220Vac entrada de alimentação
14. Terra do recinto
15Separador de óleo e água
16- Ventilador de arrefecimento.
2.Instalação
2.1 Instalação do bico
2.1.1 Instalar o bico no braço mecânico ou numa posição adequada; fixá-lo adequadamente, de modo a manter os cabos de alta tensão, os cabos de terra e os tubos de gás no bico afastados de fortes puxões, atritos,raspagens e piercings.
2.1.2 Ajustar a distância entre o bico e a peça a processar para 3,5 mm ̇ 8 mm.
2.1.3 A chama roxa no bico é um arco de alta tensão, não se deve tocar com a mão para evitar choques eléctricos.
2.1.4As pessoas que não sejam pessoal pós-venda ou técnicos profissionais não devem alterar ou substituir aleatoriamente o bico.
2.2 Instalação da máquina principal
2.2.1 Quando estiver em funcionamento, o ventilador e a janela de escape da máquina principal não devem ser obstruídos por nada.
2.2.2 Colocar a máquina principal num terreno plano e mantê-la bem ventilada.
2.2.3 Os quatro lados da máquina principal não devem estar próximos de uma grande área de ferro, mantendo-os a uma distância superior a 10 cm do ferro,Caso contrário, levará ao aumento do consumo de energia e aumento da temperatura devido ao efeito de corrente de redemoinho;
2.2.4A fonte de ar de entrada deve ser ligada a:GASna parte de trás,utilizar uma fonte de ar seco para garantir uma boa qualidade de tratamento e uma longa vida útil do bico.
2.3 Conexão de alimentação AC220V
2.3.1 Utilize os cabos ligados à máquina ou escolha os cabos com dimensões superiores a 1,5 mm^2, conecte a fonte de alimentação AC220V à entrada de energia da máquina.A ligação não tem polaridade., mas não deve ser confundido com o solo.
2.3.2A tomada de alimentação da máquina principal deve estar ligada à terra de forma fiável.,ou o compartimento da máquina principal deve estar devidamente aterrado.,Cada vez que iniciar a operação, deve verificar se está bem aterrado.. TA máquinaÉ equipamento de alta tensão; se não estiver em terra de forma fiável,Não ligue a fonte de alimentação para iniciar aleatoriamente,Como vai haver um choque elétrico!
2.3.3 Os parafusos da plataforma de ligação devem ser apertados com firmeza, caso contrário, funcionará de forma intermitente ou a plataforma será queimada por sobreaquecimento.
2.4 Dimensões do bico
4Guia de operação
1Conectar a fonte de ar seco à extremidade do "GAS IN".
2. Ajuste o botão de pressão do gás para que a leitura do barómetro seja de 0,1 MPa (1,0 kg), atenção: pressão demasiado elevada ou demasiado baixa levará a uma baixa qualidade do tratamento.
3. Mover o interruptor ¥220Vac ¥ para ¥ON ¥, verificar se o ventilador de arrefecimento funciona normalmente e verificar se há alguma leitura no voltímetro e no amperímetro.
4Pressione o botão de arranque, o bico arranca e a máquina começa a funcionar.
5Quando estiver em funcionamento normal, a leitura no voltímetro e no amperímetro no painel será estável, as flutuações dentro de ± 3V e ± 0,05A são normais.
6.Quando parar,Pressão- Não.botão de parada️,e depois alternarAC220Vinterruptor de alimentação- Não.atéDesligado.
7. Quando utilizar o controlo de saída de plasma, utilize o interruptor do controlador mecânico ou o interruptor do controlador eléctrico.deve utilizar o interruptor elétrico do relé (e do isolamento elétrico semelhante).
5Parâmetros técnicos principais
1Voltagem de entrada: AC220V (± 20%)
2Intervalo de flutuação da tensão de entrada: ±3V
3Corrente de entrada: 2.4A-3.1A
4Capacidade: 600-1000 VA
5Largura do tratamento: 10 mm
6Frequência: 25-30 kHz
7Pressão da fonte de ar: 0,10Mpa~0,20Mpa (1,0Kg/cm2~2,0Kg/cm2)
8. Dimensões principais da máquina: 560mm*253mm*460mm
9. Dimensões do bico: MAX 245mm*40mm*60mm
10Peso: 30 kg
11Humidade relativa: < 93% (sem orvalho)
12Temperatura do ambiente de armazenagem: -25°C~+55°C
