- LTecnologia de tratamento de superfície de plasma
O plasma de baixa temperatura sob a condição de equilíbrio não termodinâmico, os elétrons têm alta energia e podem quebrar as ligações químicas das moléculas na superfície dos materiais,Pode melhorar a reatividade química (maior que o plasma térmico)A temperatura neutra é próxima da temperatura ambiente, todas estas vantagens proporcionam boas condições para a modificação da superfície do polímero sensível ao calor.

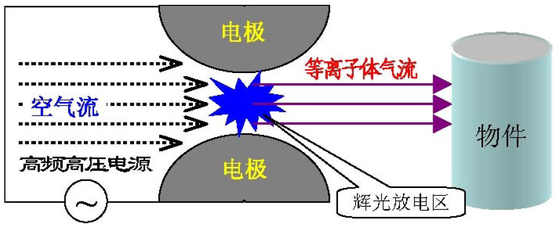

Eletrodo
Fonte de alimentação de alta frequência e alta tensão
Fluxo de gás de plasma

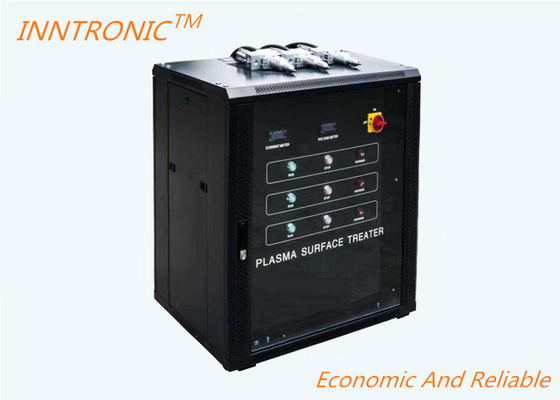

1Voltímetro 2 Ampérmetro
3Botão de arranque de 1 injecção
56 Lâmpada de alarme anormal de 1 injecção
7. botão de início de 2 injecções 8. botão de parada de 2 injecções
9Lâmpada de alarme anormal de 2 injecções 10.
11Botão de parada de 3 injecções 12 Lâmpada de alarme anormal de 3 injecções
13Linha de controlo de ligação 14.
15. Linha de saída de 1 injecção 16. Linha de saída de 2 injecções
17. Linha de saída de 3 injecção
2.Instalação
2.1 Instalação do bico
2.1.1 Instalar o bico no braço mecânico ou numa posição adequada; fixá-lo adequadamente, de modo a manter os cabos de alta tensão, os cabos de terra e os tubos de gás no bico afastados de fortes puxões, atritos,raspagens e piercings.
2.1.2 Ajustar a distância entre o bico e a peça a processar para 3,5 mm ̇ 8 mm.
2.1.3 A chama roxa no bico é um arco de alta tensão, não se deve tocar com a mão para evitar choques eléctricos.
2.1.4As pessoas que não sejam pessoal pós-venda ou técnicos profissionais não devem alterar ou substituir aleatoriamente o bico.
2.2 Instalação da máquina principal
2.2.1 Quando estiver em funcionamento, o ventilador e a janela de escape da máquina principal não devem ser obstruídos por nada.
2.2.2 Colocar a máquina principal num terreno plano e mantê-la bem ventilada.
2.2.3 Os quatro lados da máquina principal não devem estar próximos de uma grande área de ferro, mantendo-os a uma distância superior a 10 cm do ferro,Caso contrário, levará ao aumento do consumo de energia e aumento da temperatura devido ao efeito de corrente de redemoinho;
2.2.4A fonte de ar de entrada deve ser ligada a:GASna parte de trás,utilizar uma fonte de ar seco para garantir uma boa qualidade de tratamento e uma longa vida útil do bico.
2.3 Conexão de alimentação AC220V
2.3.1 Utilize os cabos ligados à máquina ou escolha os cabos com dimensões superiores a 1,5 mm^2, conecte a fonte de alimentação AC220V à entrada de energia da máquina.mas não deve ser confundido com o solo.
2.3.2A tomada de alimentação da máquina principal deve estar ligada à terra de forma fiável.,ou o compartimento da máquina principal deve estar devidamente aterrado.,Cada vez que iniciar a operação, deve verificar se está bem aterrado..TA máquinaÉ equipamento de alta tensão; se não estiver em terra de forma fiável,Não ligue a fonte de alimentação para iniciar aleatoriamente,Como vai haver um choque elétrico!
2.3.3 Os parafusos da plataforma de ligação devem ser apertados com firmeza, caso contrário, funcionará intermitentemente ou a plataforma será queimada por sobreaquecimento.
2.4 Dimensões do bico
4Guia de operação
1Conectar a fonte de ar seco à extremidade do "GAS IN".
2. Ajuste o botão de pressão do gás, para fazer a leitura do barómetro para 0,1 MPa (~1,0 kg), atenção: pressão demasiado elevada ou demasiado baixa levará a baixa qualidade do tratamento.
3. Mover o interruptor ¥220Vac ¥ para ¥ON ¥, verificar se o ventilador de arrefecimento funciona normalmente e verificar se há alguma leitura no voltímetro e no amperímetro.
4Pressione o botão de arranque, o bico arranca e a máquina começa a funcionar.
5Quando estiver em funcionamento normal, a leitura no voltímetro e no amperímetro no painel será estável, as flutuações dentro de ± 3V e ± 0,05A são normais.
6.Quando parar,Pressão- Não.botão de parada️,e depois alternarAC220Vinterruptor de alimentação- Não.atéDesligado.
7. Quando utilizar o controlo de saída de plasma, utilize o interruptor do controlador mecânico ou o interruptor do controlador eléctrico.deve utilizar o interruptor elétrico do relé (e do isolamento elétrico semelhante).
5Parâmetros técnicos principais
1Voltagem de entrada: AC220V ((± 20%)
2Intervalo de flutuação da tensão de entrada: ± 3V
3Corrente de entrada:6.0A-7.5A
4Capacidade: 2500 VA
5Largura do tratamento:10 mm * 3
6Frequência: 25-30 kHz
7Pressão da fonte de ar:0.30Mpa~0.50Mpa(3.0Kg/cm2~5.0Kg/cm2)
8. Dimensões principais da máquina: 600 mm*800 mm*1000 mm
9. Dimensões do bico: MAX 245mm*40mm*60mm
10Peso: 120 kg
11Humidade relativa: < 93% (sem orvalho)
12Temperatura do ambiente de armazenagem: -25°C~+55°C
